BINNING
Processus de binning pour un éclairage LED constant et de haute qualité
Le binning en bref:
pe les puces LED en fonction de leur puissance et de leur couleur afin de garantir des performances d'éclairage stables. Des méthodes telles que le binning de tension, de flux et de couleur jouent un rôle central dans ce processus. Le système de valence normalisé CIE, qui modélise la perception humaine des couleurs, et la température de couleur, qui décrit les caractéristiques de couleur de la lumière, sont des concepts importants pris en compte.
Chez ISOLED®, un binning précis permet de réduire la variation des écarts de couleur, ce qui se traduit par une qualité élevée et la satisfaction du client.
Information à la clientèle
Le savoir ISOLED® "Une qualité de lumière durablement constante grâce au binning" décrit le processus de binning utilisé dans la fabrication des puces LED. Chez ISOLED®, le contrôle du binning est un élément essentiel de l'assurance qualité.
• Nous définissons des exigences strictes vis-à-vis de nos fournisseurs de puces électroniques et contrôlons à chaque réception de marchandises les écarts hors tolérance par rapport aux coordonnées x et y que nous avons commandées, sur la base du diagramme CIE1931 (système de valence normalisé).
• Chez ISOLED®, chaque commande est traitée exclusivement à partir d'un numéro de lot, à condition que la quantité en stock et la disponibilité soient suffisantes. Cela signifie que vous recevez tous les exemplaires de votre livraison avec un binning de SDCM Step 1 (= SWE 1 différence de couleur à peine mesurable).
• Pour des raisons techniques de production, les lots suivants sont soumis à de légères différences par rapport aux lots précédents, mais nous ne les autorisons à la vente que si leur écart ne dépasse pas SDCM Step 2-3 (= SWE 2-3 différence de couleur à peine visible).
Ceci est notre promesse de qualité et garantit une qualité de lumière stable en termes d'impression de couleur, d'IRC (ra) et de flux lumineux pour tous les lots de production.
Exigence de qualité pour les ampoules LED
La technologie LED est en constante évolution, poussée par les exigences des clients et le potentiel inexploité de cette technologie. Outre les critères de qualité classiques tels que la fiabilité et la rentabilité, l'augmentation du flux lumineux, l'amélioration du rendu des couleurs, et la constance de la qualité de lumière sont notamment au cœur du développement rapide des produits.
Les objectifs du binning:
- des couleurs de lumière uniformes
- la qualité maximale et constante de toutes les caractéristiques du produit pendant toute sa durée de vie
Binning
Le rôle clé dans la production de LED
L'objectif de l'industrie est de produire des puces LED avec des caractéristiques photométriques cohérentes, qui restent constantes dans les différents lots de production. Le binning est le processus par lequel les fabricants de LED évaluent ces puces et les classent en groupes afin de s'assurer qu'elles répondent aux exigences élevées des clients.
Comment fonctionne le binning?

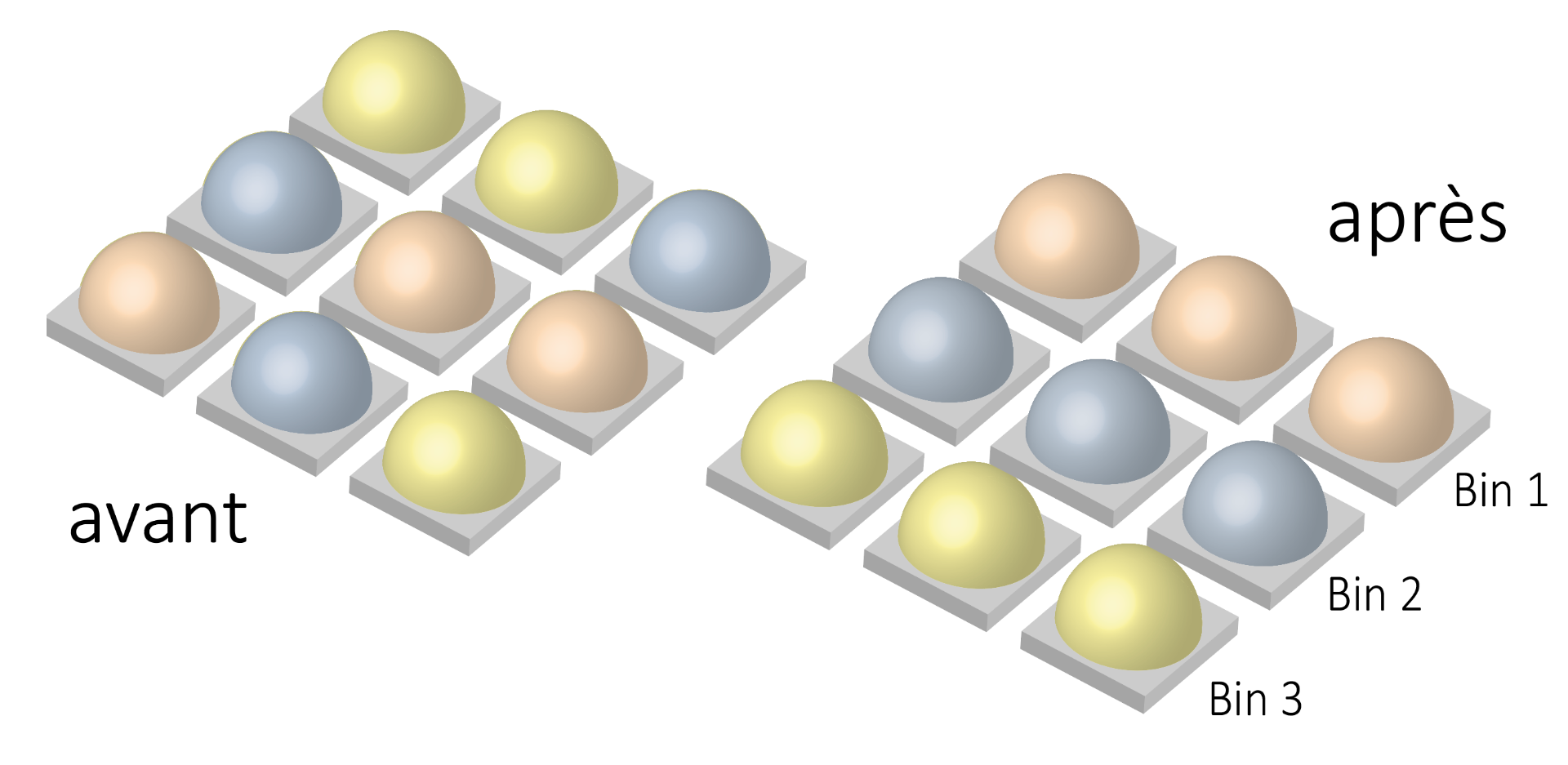

Chaque puce LED présente de légères variations de flux lumineux, de chromaticité et de tension directe. Le processus de binning permet de classer ces puces en fonction de leur qualité. De cette manière, elles peuvent être intégrées de manière ciblée dans les lampes LED afin de garantir une qualité de lumière et des performances constantes.
Les avantages du binning pour le client:
une qualité de lumière stable d'un lot de production à l'autre une impression de couleur et un indice de rendu des couleurs correspondant aux indications un faible derating (processus de vieillissement) sur la durée de vie utile des procédés de mesure et des capteurs certifiés en interne.
Les puces LED de chaque lot de production présentent des variations en termes de flux lumineux, de chromaticité et de tension de transmission. Le binning est le procédé par lequel les fabricants de LED évaluent les différentes puces LED et les classent dans des bin (bin = conteneur).
Grâce à ce procédé de tri, les puces LED sont catégorisées qualitativement et peuvent être montées de manière ciblée et adaptée aux exigences dans les lampes et les luminaires à LED. Cela permet de garantir que les valeurs de performance photométriques des luminaires et des sources lumineuses à LED sont atteintes et maintenues pendant la durée de vie indiquée.
La qualité de la lumière LED ne dépend pas seulement de la technologie elle-même, mais aussi du tri et de la catégorisation précis des puces LED. Cela est possible grâce à différentes méthodes de binning qui garantissent que les ampoules LED répondent aux spécifications d'éclairage souhaitées.
Weiß ist nicht gleich weiß
Notre méthode de binning ISOLED® classe les puces LED en différentes étapes, l'étape 1 présentant des différences de couleur à peine mesurables, tandis que l'étape 2-3 tolère des écarts mineurs et à peine visibles.
Graphique ANSI Cree : les couleurs standard ISOLED® comprennent le blanc chaud Utra, le blanc chaud (2700 K), le blanc chaud (3000 K), le blanc naturel (4000 K), le blanc froid (5500 K)
Le binning est une étape essentielle dans la production de LED, qui garantit une qualité de lumière durable et constante. Grâce à la sélection et à la catégorisation ciblées des puces LED, les fabricants et les clients peuvent tous deux profiter de lampes LED améliorées
Méthodes de binning:
Voltage Binning
Les puces LED sont mesurées individuellement et triées en fonction de leur tension passante (volts). En regroupant les puces ayant des valeurs de tension similaires, les fabricants peuvent garantir des performances constantes.
Flux Binning
Afin de garantir un flux lumineux uniforme, les puces LED sont réparties dans des binnings en fonction de leurs valeurs de lumens réelles. Cela permet de garantir une de garantir un rendement lumineux uniforme sur les différents lots.
Colour Binning
La base du Colour Binning est le système de valence normalisé de la CIE. La Commission internationale de l'éclairage (CIE) a défini ce système de couleurs standard afin de mettre en relation la cause physique d'un stimulus de couleur et la perception humaine des couleurs, de les décrire objectivement et de les représenter graphiquement dans leur ensemble.
Après l'enregistrement des coordonnées de couleur dans le système de valence normalisé CIE (également appelé diagramme CIExy), les puces LED blanches sont caractérisées et classées en fonction de leur chromaticité et de leur température de couleur, tandis que les LED de couleur sont classées en fonction de leur chromaticité et de leur longueur d'onde dominante (longueur d'onde de crête).
dimension de
ellipses de macadam
Qualité de l'homogénéité
des couleurs
1 SWE
*Aucune différence
de couleur perceptible
2- 3 SWE
*Différence de couleur
à peine perceptible
> 4 SWE
*Différence de
couleur visible
* différence de couleur visible par l'œil humain, pas ou peu perceptible
Les ellipses de MacAdam sont dimensionnées à l'aide du SDCM (Standard Deviation of Color Matching = écart-type de correspondance des couleurs) en unités de seuil (SWE).
Le règlement de l'UE sur l'écoconception impose aux fabricants et aux distributeurs d'ampoules LED et de lampes LED une cohérence des couleurs. En conséquence, l'écart maximal des valeurs chromatiques à l'intérieur d'une ellipse de MacAdam ne doit pas dépasser six niveaux (6 SWE).
Grâce au voltage binning, au flux binning et au colour binning, les fabricants peuvent garantir une qualité de lumière constante sur les différents lots de production. Ces méthodes sont indispensables à la production d'ampoules LED de haute qualité et contribuent à la satisfaction des clients.
Système de valence normalisé CIE et température de couleur :
des concepts clés pour la qualité de la lumière
Système de valences normalisées CIE
Le système de valences normalisées CIE est une norme permettant de décrire objectivement les couleurs et leur perception par l'œil humain. La tolérance et la précision de la reproduction des couleurs sont définies à l'aide des ellipses de MacAdam. Plus la zone à l'intérieur de l'ellipse de MacAdam est petite, plus les différences de couleur que l'œil humain peut percevoir sont faibles.
Température de couleur
La température de couleur d'une source lumineuse décrit l'impression de couleur qu'elle provoque et se mesure en kelvins. Elle se base sur le spectre chromatique d'un corps noir qui émet différentes couleurs à différentes températures. Une température de couleur basse (p. ex. 2700 K) correspond à une lumière chaude avec des tons rougeâtres, tandis qu'une température de couleur élevée (p. ex. 5500 K) produit une lumière froide et bleutée.
Signification pour l'industrie des LED:
Le système de valence normalisé CIE et la température de couleur jouent un rôle crucial dans l'assurance qualité des produits LED. Ils permettent aux fabricants de fabriquer des produits avec une qualité de lumière constante qui répondent aux exigences des clients.
Le système de valence normalisé CIE sert de norme pour décrire objectivement les couleurs, tandis que la température de couleur quantifie l'impression de couleur d'une source lumineuse. Ces deux concepts sont essentiels pour le développement de produits LED de haute qualité et pour garantir une qualité de lumière cohérente.
Couleurs de lumière caractéristiques selon la norme DIN 5035
Source de lumière
Blanc chaud
Blanc neutre
Blanc lumière du jour (également blanc froid)
Température de couleur en Kelvin
< 3.500 K
< 5.300 K
> 5.300 K
dimension des
ellipses macadam
Qualité de l'homogénéité
des couleurs
1 SWE
*Aucune différence
de couleur perceptible
2- 3 SWE
*Différence de couleur
à peine perceptible
> 4 SDCM(SWE)
*Différence de
couleur visible
* différence de couleur visible par l'œil humain, pas ou peu perceptible
Les ellipses MacAdam sont dimensionnées à l'aide du SDCM (Standard Deviation of Color Matching = écart-type de la correspondance des couleurs) en unités de seuil (SWE).
Le règlement de l'UE sur l'écoconception impose aux fabricants et aux distributeurs d'ampoules LED et de lampes LED une cohérence des couleurs. En conséquence, l'écart maximal des valeurs chromatiques à l'intérieur d'une ellipse de MacAdam ne doit pas dépasser six niveaux (6 SWE).
Questions fréquentes sur le binning et la qualité des couleurs LED
Chez ISOLED, le « binning » désigne le tri systématique des puces LED selon le flux lumineux, la couleur et la tension directe. Comme chaque puce présente naturellement de petites variations, le binning permet de regrouper des puces similaires en « bins », de sorte que les LED ou luminaires fabriqués à partir d’un même bin aient une couleur et des performances presque identiques. Cette approche garantit une qualité lumineuse stable entre les lots et évite des différences de couleur visibles.
Nous utilisons trois critères principaux :
- Voltage Binning : tri selon la tension directe
- Flux Binning : tri selon le flux lumineux (valeur en lumens)
- Colour Binning : classification selon les coordonnées de couleur dans le système chromatique CIE (CIExy ou ellipses de MacAdam)
ISOLED accorde une grande importance aux tolérances de couleur strictes : les livraisons sont idéalement effectuées avec SDCM Step 1 (SWE 1 – différence à peine mesurable). Dans des cas exceptionnels, des écarts jusqu’à SDCM Step 2–3 sont tolérés (SWE 2–3 – différence à peine visible). Chaque commande est de préférence exécutée à partir du même ID de lot pour assurer la constance de la couleur.
Ce slogan souligne que deux luminaires LED, tous deux nominalement, par exemple, 4000 K, peuvent néanmoins présenter des différences de couleur visibles s’ils ne proviennent pas du même bin. Grâce à un binning strict, nous veillons à ce que ces différences restent minimes et à peine perceptibles par l’observateur.
Un binning précis réduit les variations initiales entre les puces LED causées par les processus de vieillissement. Comme toutes les puces d’un bin ont des caractéristiques similaires, elles vieillissent de manière plus homogène. Cela permet de maintenir stable l’apparence de la couleur, le flux lumineux et l’IRC tout au long de la durée de vie du produit.
Sous réserve de capacités de stockage suffisantes, chaque commande client est exécutée exclusivement à partir d’un seul ID de lot. Cela signifie que toutes les unités livrées proviennent d’un bin (par ex. SDCM Step 1), évitant ainsi des écarts de couleur au sein de la livraison.
Dans ces cas, nous vérifions strictement que les écarts des coordonnées de couleur ne dépassent pas SDCM Step 2–3. Le lot n’est libéré à la vente que si cette tolérance est respectée, assurant une perception homogène entre les lots.
Pour la réception des marchandises et l’assurance qualité, nous utilisons des méthodes de mesure et des capteurs certifiés, notamment le diagramme CIE1931 pour vérifier les coordonnées x et y (chromaticité). Les écarts en dehors des tolérances entraînent le rejet du lot.
Couleur de lumière uniforme sur toutes les séries et tous les lots
Qualité maximale et constante de tous les produits tout au long de leur durée de vie
Indice de rendu des couleurs (IRC) élevé et flux lumineux défini de manière continue
Confiance des clients grâce à des livraisons et une qualité de couleur cohérentes
Le règlement EU Ecodesign exige que les écarts de couleur se situent dans une ellipse de MacAdam de maximum 6 SWE (SDCM 6). Nos spécifications de binning (SDCM 1 jusqu’à un maximum de SDCM 3) sont bien en dessous de cette limite, dépassant les exigences légales minimales.
Oui – selon la disponibilité et la faisabilité technique, nous pouvons prendre en compte une exigence spécifique de binning (ex. SDCM 1). Cela est coordonné dans la commande et nous livrons ensuite les lots correspondants.
