DALI
Interface d'éclairage numérique adressable
DALI - SIMPLE, PERSONNALISÉ ET À MOINDRE COÛT!
Dali en bref:
DALI (Digital Addressable Lighting Interface) est un standard commun à tous les fabricants pour la commande de systèmes d'éclairage à intensité variable dans l'automatisation des bâtiments. Il permet une installation simple, une adaptation individuelle et une commande rentable de 64 appareils maximum par système. Le système de bus DALI offre une communication bidirectionnelle, une grande immunité aux interférences et des options de câblage flexibles, sans qu'il soit nécessaire d'utiliser des alimentations spéciales ou des câblages de groupe.
Gestion intelligente de l'éclairage
DALI (Digital Addressable Lighting Interface) a été développé par un groupe de travail de l'association professionnelle de l'éclairage (ZVEI) et est une norme d'interface internationale pour les appareils électroniques à intensité variable D'appareillage.
DALI est utilisé dans le domaine de la domotique pour la commande simple et facile de solutions d'éclairage au niveau des pièces. L'intégration dans des systèmes à l'échelle du bâtiment comme par ex. Par exemple, KNX (bus de terrain supérieur pour l'automatisation des bâtiments à l'échelle de la pièce) est possible via des ponts.
Scènes lumineuses parfaitement adaptées à l'utilisation
Des adresses courtes DALI univoques sont attribuées aux appareillages (tels que capteurs, appareillages électroniques, luminaires, etc.) dotés d'une interface DALI. L'unité de commande DALI (ou la passerelle DALI) utilise ces adresses pour interroger l'état des sources lumineuses et des appareillages et les mettre dans le mode de fonctionnement souhaité (allumage/extinction, degré de gradation). Jusqu'à 16 mises en scène lumineuses sont définissables, programmables et donc réalisables avec le système de gestion de l'éclairage DALI réalisable.
300 mètres max. de ligne de commande DALI
64 appareillages au maximum peuvent être raccordés
Jusqu'à 16 groupes
16 scénarios lumineux réalisables
Planification simple et installation économique
Le système de bus DALI s'est établi sur le marché par rapport au standard courant 1-10 V (ballasts électroniques avec interface analogique 1 à 10 V) et est en outre considéré comme le successeur du DSI + (Digital Serial Interface). DALI convainc par une diversité de fonctions nettement plus grande, une manipulation très simple et une installation peu coûteuse. Contrairement à ces deux systèmes, le système de bus DALI permet à chaque appareillage de posséder différentes valeurs de réglage de l'intensité et de les communiquer en retour (flux d'informations bidirectionnel). Avec le standard 1-10 V et DSI, seul un flux d'informations unidirectionnel est possible (de la commande à l'appareillage).
Haute résistance aux interférences et nombreuses possibilités de structures lors du câblage
Le système de bus DALI fonctionne avec un protocole de données sériel et asynchrone (taux de transmission de 1200 bits/s pour un niveau de tension de 16 V). Cela garantit une grande immunité aux interférences et permet d'utiliser les deux fils libres du câble 230 V pour le bus DALI -> installation simple et économique ! Les câbles pour la transmission des données peuvent être posés en étoile, en ligne ou en arborescence, la distance maximale entre deux composants du système ne pouvant pas dépasser 300 m en fonction de la section du câble. Aucune résistance de terminaison n'est nécessaire aux extrémités des lignes. Pas de connexion en anneau des composants ! Par rapport aux câblages classiques, dans lesquels tous les luminaires d'une chaîne ne peuvent être allumés et réglés que de manière synchrone, le système DALI permet de modifier à tout moment l'affectation des interrupteurs et des luminaires sans avoir à refaire le câblage.
Faibles dépenses Peu de composants Programmation simple
» Via une ligne de commande bifilaire, il est possible de commander jusqu'à 64 actionneurs/appareils d'éclairage individuellement ou/et en 16 groupes max. par système de bus DALI - PAS besoin de câblage de groupe ou de relais!
» Chaque appareillage possède sa propre adresse courte DALI, est programmé de manière centrale, peut être affecté à plusieurs groupes et effectuer des tâches de manière synchrone au sein de ceux-ci ou être commandé pour des réglages individuels
» Max. possibilité de définir et de mémoriser 16 ambiances lumineuses (valeurs de réglage de l'intensité) par appareillage DALI - lors de l'appel d'une ambiance lumineuse, tous les ballasts électroniques DALI atteignent leur valeur de consigne de variation de manière synchrone
» Consommation de courant max. 250 mA par bus DALI
» Jusqu'à 2 mA de consommation de courant par charge DALI (actionneur DALI) - les appareillages n'ont donc pas besoin de leurs propres alimentations
» Consommation de courant max. Chute de tension entre l'unité d'émission et l'actionneur PAS inférieure à 2 V
» Max. 300 m Longueur maximale des câbles de raccordement en cas d'utilisation de conducteurs de 1,5 mm² Section transversale (Remarque : Si la longueur maximale de 300 m est nécessaire, l'utilisation combinée de la ligne d'alimentation n'est pas recommandée)
» Les conducteurs "libres" d'un câble 5 x 1,5 mm²-NYM de l'alimentation secteur (230 V) peuvent être utilisés comme ligne de commande
» La polarité des lignes de commande ne doit pas être respectée pour les ballasts DALI
» Aucun type de pose annulaire du système de bus DALI n'est possible - sinon, des lignes dans presque toutes les topologies sont possibles!

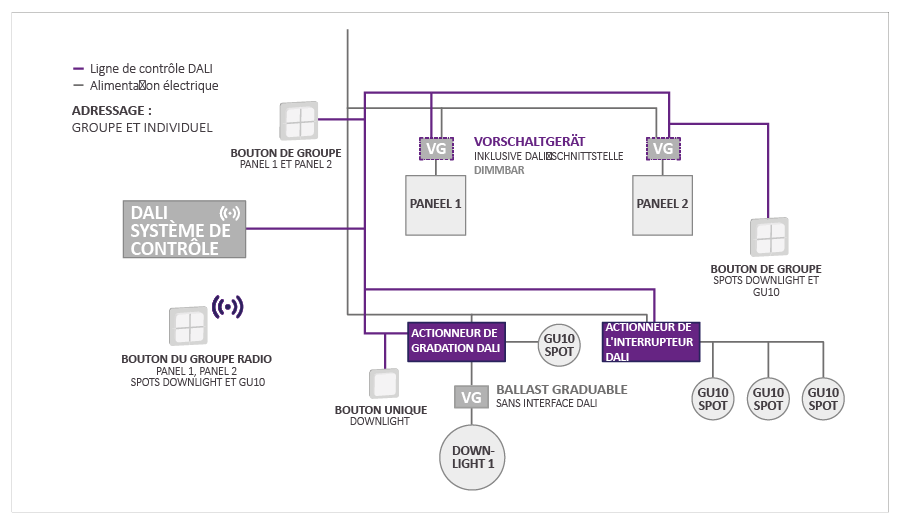

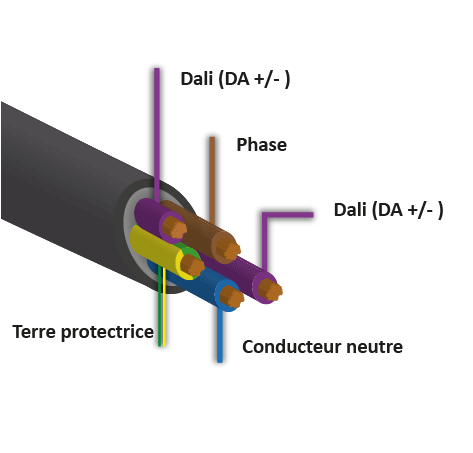

Dans la mesure où les conditions requises sur Isolations (double isolation) sont respectées, il est possible d'utiliser pour les lignes de commande de l'interface numérique les lignes "libres" d'un câble 5 x 1,5 mm²-NYM de l'alimentation secteur (230 V). Voir l'illustration. Grand avantage : le système de bus DALI ne nécessite pas de lignes de connexion propres et peut donc être installé très facilement et à moindre coût.
Tout ce que vous devez savoir sur le contrôle DALI
DALI (Digital Addressable Lighting Interface) est une norme indépendante des fabricants pour le contrôle numérique et adressable des systèmes d’éclairage. Nous intégrons DALI dans de nombreux produits LED pour permettre un contrôle individuel, une grande flexibilité et des possibilités de retour d’information – par exemple pour le contrôle des scènes, les ajustements automatiques et l’éclairage économe en énergie.
Un bus DALI peut piloter jusqu’à 64 dispositifs (luminaires ou ballasts). Cela permet de contrôler centralement de vastes segments d’éclairage.
DALI permet jusqu’à 16 scénarios lumineux (niveaux d’intensité) par dispositif. Cela permet de préprogrammer des modes tels que bureau, présentation, nettoyage ou mode nuit et de les activer d’une simple pression.
La longueur du câble peut atteindre 300 mètres (avec des sections typiques). Le bus DALI permet une topologie en étoile, en ligne ou en arbre – mais pas en boucle. La transmission des données utilise un protocole 16 V, assurant une haute résistance aux interférences.
Chaque bus DALI a un courant maximal de 250 mA, et un seul dispositif DALI (actionneur) jusqu’à 2 mA. La plupart des appareils n’ont donc pas besoin d’alimentations séparées pour le courant de contrôle.
Communication bidirectionnelle : chaque dispositif renvoie son état – par exemple niveau de gradation, erreurs
Contrôle individuel : les appareils peuvent être adressés individuellement, et non seulement collectivement
Fonctionnalité de scène : plusieurs scénarios lumineux prédéfinis peuvent être contrôlés
Installation facile : aucun câblage supplémentaire n’est nécessaire car le bus peut être posé en parallèle de l’alimentation.
Tout cela rend DALI plus puissant, flexible et pérenne que les systèmes analogiques classiques.
DALI est conçu pour que le câble de contrôle puisse être posé avec la ligne d’alimentation 230 V. Aucun câble de contrôle séparé n’est donc nécessaire.
En pratique, un câble standard à 5 conducteurs (ex. NYM 5×1,5 mm²) est souvent utilisé. Deux conducteurs transportent le signal DALI, tandis que les trois autres alimentent les luminaires. Ainsi, énergie et signaux de contrôle passent par le même câble – propre, gain de place et sans effort d’installation supplémentaire.
Important : la longueur du câble ne doit pas dépasser environ 300 mètres et la chute de tension dans le bus DALI ne doit pas descendre en dessous de 2 V. Cela garantit une communication fiable et sans interférence entre les dispositifs.
Oui – la chute de tension maximale entre le maître DALI et l’actionneur ne doit pas descendre en dessous de 2 V. Il est également recommandé de prévoir une section de câble suffisante pour les longues distances (jusqu’à 300 m).
Oui – via des passerelles DALI/KNX, DALI peut être intégré dans KNX (et d’autres systèmes de terrain), permettant un lien centralisé entre le contrôle de l’éclairage et l’automatisation du bâtiment.
Nos produits compatibles DALI disposent de pilotes numériques qui interprètent les commandes DALI (gradation, allumage/extinction, changement de scène). Chaque appareil reçoit une adresse courte DALI unique, permettant un contrôle flexible. Notre intégration garantit que les composants DALI fonctionnent de manière optimale avec nos luminaires.
DALI utilise un protocole de données série asynchrone (1 200 bit/s) à 16 V, robuste face aux interférences. De plus, le bus peut être posé en parallèle de l’alimentation sans câbles de données sensibles.
