LIMITEUR DE
COURANT D‘APPEL
Limiteur de courant d'appel : solution optimale pour les systèmes d'éclairage LED
Le limiteur de courant d'appel en bref :
Le limiteur de courant d'appel (ESB) d'ISOLED® est conçu pour les solutions d'éclairage à LED et limite le courant de démarrage pendant jusqu'à 300 millisecondes afin d'éviter le déclenchement des fusibles.
Il est spécialement conçu pour les charges capacitives et fonctionne de manière auto-alimentée sans alimentation supplémentaire. Installé entre le fusible amont et le consommateur, l'ESB permet de limiter précisément les courants d'appel, ce qui prolonge la durée de vie des disjoncteurs. L'utilisation de l'ESB permet de raccorder davantage d'alimentations/consommateurs LED par disjoncteur placé en amont, ce qui réduit considérablement les coûts d'installation et de matériel.
Limiteur de courant d'appel (ESB) pour les charges capacitives.
Pourquoi les limiteurs de courant d'appel sont-ils importants ?
Lorsqu'elles sont allumées, les alimentations LED consomment un courant de démarrage élevé pendant une période pouvant aller jusqu'à 300 millisecondes par rapport aux systèmes d'éclairage traditionnels - ce courant peut être plusieurs fois supérieur au courant nominal (par exemple, transformateur 24 V/150 W: courant nominal 6 A, courant de démarrage/crête d'appel 20 A). Cela signifie qu'il suffit de quelques charges allumées simultanément pour déclencher le disjoncteur. Les disjoncteurs miniatures B16 fréquemment installés sont déclenchés à partir de 5 fois le courant nominal de 16 A (c'est-à-dire 80 A). Si vous passez à un disjoncteur miniature C16 qui ne déclenche qu'à partir de 10 fois le courant nominal de 16 A, cela signifie un courant de démarrage tolérable jusqu'à 160 A. Dans ce cas, cependant, il existe un risque que, selon l'impédance de la boucle, le disjoncteur ne se déclenche pas en cas de court-circuit, à condition que la longueur maximale des lignes d'embranchement ne soit pas limitée et que leur section ne soit pas augmentée. (Avec les disjoncteurs automatiques D, le danger est considérablement plus grand!)
Quelles sont les alternativesment ?
On tente souvent d'utiliser un simple limiteur de courant d'appel au lieu d'un disjoncteur miniature avec une caractéristique de déclenchement différente. Cependant, ces ESB ne limitent généralement que pour une période trop courte. Même un démarrage en douceur n'est pas la meilleure solution pour limiter le courant d'appel, car il n'est pas compatible avec la technologie LED actuelle.
Jusqu'à 70% de réduction des coûts d'installation/matériaux.
MISE À NIVEAU DANS DES SOLUTIONS D'ÉCLAIRAGE EXISTANTES POSSIBLE SANS PROBLÈME!
Le limiteur de courant d'appel ISOLED® - la solution parfaite !
La solution parfaite à ce problème bien connu lors de la conversion aux LED ou pour une nouvelle installation est l'utilisation du limiteur de courant d'appel ISOLED® avec un temps de limitation nettement plus long. Il est conçu pour la conception optimale des réseaux d'éclairage LED typiques et est très efficace pour empêcher les fusibles de sauter (ce qui est également bénéfique pour la durée de vie des fusibles). L'ESB est installé entre le disjoncteur et le consommateur et limite le courant d'appel pendant 300 ms.
DONNÉES LES PLUS IMPORTANTES
Limitation du courant efficace/crête des charges capacitives | ESB réduit les pics de courant de 48 A (33,9 A efficace)
Puissance nominale 16 Ampères
Tension nominale 184 - 265 Vac
Résistance intégrée 6 000 μF
Max. 3 opérations de mise en marche par minute
Température ambiante : -40° à +70° C
Relais de contournement intégré
Surveillance de la température contre la surcharge et pour la protection contre l'incendie
Classe de protection IP20
Le plus petit disjoncteur recommandé B13A à 30
Température ambiante
Durée de vie 384 000 h
Terminaux à cage à ressort 0,5 - 6 mm².
Aucune alimentation électrique externe n'est nécessaire!
Réferénce 113373
Le limiteur de courant d'appel ISOLED® limite efficacement le courant de démarrage des solutions d'éclairage à LED et prolonge la durée de vie des disjoncteurs. Avec une tension nominale de 184 - 265 Vac et une puissance assignée de 16 ampères, il offre une solution fiable pour les charges capacitives.
Avantages des limiteurs de courant d'appel
Limitation des courants d'appel
Prévention fiable de la chute des disjoncteurs
Nettement plus de blocs d'alimentation/
consommateurs LED par disjoncteur en amont
Disjoncteur de protection de ligne possible
Pour le montage ultérieur dans des des
solutions d'éclairage à LED
existantes convient sans problème
Prolongation de la durée de vie
Durée de vie des disjoncteurs
Développé et produit en Allemagne
Réduction des coûts d'installation
INSTALLATION AVEC ESB
INSTALLATION CONVENTIONNELLE SANS ESB
Pour la durée de 300 ms de limitation des pics de courant
Cet ESB est approuvé pour les charges capacitives et conçu pour les réseaux de 230 Vac 16 A (fréquence du réseau 16 1/3 - 440 Hz). Il est auto-alimenté - il ne nécessite donc pas de bloc d'alimentation supplémentaire - et est installé entre le fusible de secours et le consommateur. La durée de limitation du courant (tonalité = 300 ms) est fixée de manière à ce que la limitation reste active pendant la même période de temps jusqu'à ce que les condensateurs d'entrée des ballasts/consommateurs connectés soient chargés et que le fusible de secours ne se déclenche plus.
Délai pour les courtes interruptions de réseau
En cas de coupure de secteur prévue ou de panne de secteur imprévue, le temps écoulé (Toff) est mesuré dans le circuit de mesure interne de l'ESB. Ce n'est qu'après l'écoulement de ce temps défini Toff (= 500 ms) que le contournement du circuit de limitation est annulé. Lorsque l'alimentation secteur est rétablie, l'ESB limite à nouveau le courant de démarrage.
IMPORTANT
Le consommateur est connecté au système d'alimentation électrique de telle manière que l'interrupteur de protection de ligne et un disjoncteur de courant résiduel peuvent toujours être déclenchés dans le cadre de la norme légale - même pendant la période de limitation du courant.
Dimensionnement de l‘ESB
Cet ESB fonctionne dans une plage de tolérance de +/- 6 % de la valeur nominale. Ce n'est pas le courant de crête mais le courant efficace qui doit être pris en compte lors de la conception des disjoncteurs miniatures en amont. Comme un point de déclenchement thermique n'est jamais atteint même avec des disjoncteurs miniatures extrêmement rapides, le courant de déclenchement magnétique est décisif pour le calcul du dimensionnement. Pour un simple examen du courant efficace, la règle empirique suivante suffit:
Déclenchement du calcul du courant
I(spitze) x 0,707 (Rechenfaktor) = I(effektiv)
Fonctionnalité à l'aide d'un exemple avec des disjoncteurs automatiques B16

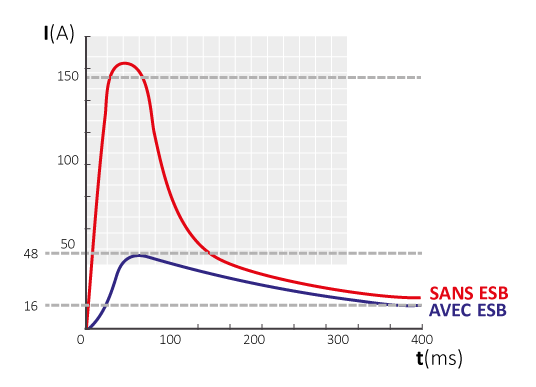

Pour l'ESB d'ISOLED® Art. No. 113373, nous recommandons un B13A comme plus petit disjoncteur automatique. Dans l'illustration présentée ici, vous pouvez voir comment le limiteur de courant d'appel fonctionne en conjonction avec un disjoncteur automatique B16. Un disjoncteur automatique B16 se déclenche de 3 à 5 fois le courant nominal de 16 A. Cela signifie qu'il commence au plus tard à 48 A. La valeur effective responsable du courant de déclenchement magnétique d'un disjoncteur miniature est 0,707 fois inférieure au courant de crête. Le limiteur de courant d'appel intermédiaire limite le courant de démarrage à 48 A (33,9 RMS) pendant 300 ms (tonalité), empêchant ainsi le disjoncteur B16 de tomber.
Questions et réponses sur le limiteur de courant d'appel
Le limiteur de courant d’appel (ESB) est un module électronique qui limite temporairement (jusqu’à 300 ms) le pic de courant initial lors de la mise sous tension des alimentations LED. Il empêche les pics pouvant déclencher les fusibles ou endommager les contacts de relais, permettant ainsi des charges plus importantes par circuit.
L’ESB est installé entre le fusible ou le disjoncteur et la charge. Il limite le courant d’appel pendant les ≈ 300 premières ms jusqu’à ce que les condensateurs des drivers LED soient chargés. Ensuite, un relais interne court-circuite l’ESB. Il est autoalimenté et inclut une surveillance de la température et une fonction de bypass.
- Limitation du courant de pointe : env. 48 A (effectivement env. 33,9 A RMS)
- Courant nominal : 16 A à 184–265 VAC
- Maximum 3 mises sous tension par minute
- Plage de température : –40 °C à +70 °C
- Degré de protection : IP20
- Bornes à ressort pour conducteurs 0,5–6 mm²
- Résistance et condensateur intégrés (ex. 6 000 μF)
- Empêche le déclenchement des disjoncteurs dû aux pics de courant
- Permet davantage de drivers LED par circuit
- Réduit les coûts matériels (câbles plus petits, moins de fusibles)
- Possibilité de rétrofit dans les installations existantes
- Prolonge la durée de vie des fusibles et des contacts
Particulièrement dans les grandes installations LED avec de nombreux drivers en parallèle ou pour des charges de démarrage élevées. Utile également pour les rétrofits afin de gérer les pics de courant sans refaire le câblage.
Via la page de contact ou par téléphone, un expert interne expérimenté vous assistera dans l’évaluation des besoins en énergie, la distribution de charge et fournira une solution sur mesure, avec instructions d’installation et devis.
L’ESB ISOLED est conçu pour un maximum de 3 mises sous tension par minute. Des cycles rapides fréquents peuvent affecter son fonctionnement ou provoquer une surchauffe.
Les pics de courant étant limités, des sections de conducteur plus petites peuvent être utilisées dans certaines conditions. L’impédance de boucle doit cependant garantir la protection contre les courts-circuits et surcharges. L’ESB agit uniquement pendant les 300 premières ms.
Après une coupure, l’ESB mesure environ 500 ms dans son circuit interne. Pendant ce temps, le bypass reste actif afin que le courant soit à nouveau limité au redémarrage jusqu’à ce que les condensateurs soient chargés.
L’ESB réduit le courant d’appel effectif, donc des disjoncteurs avec valeurs de déclenchement plus faibles peuvent être utilisés. ISOLED recommande par exemple un B13A au lieu d’un B16 comme disjoncteur minimum.
Spécialement conçu pour les charges capacitives (typiques des drivers LED), il fonctionne avec la plupart des systèmes LED et peut être installé dans des installations existantes si les paramètres électriques sont respectés.
En fonctionnement normal, l’ESB est bypassé après un court instant et n’a aucun impact significatif sur l’efficacité ou la consommation. La limitation temporaire des 300 premières ms entraîne seulement des pertes minimales.
