BINNING
Processi di binning per un'illuminazione LED costante e di alta qualità
Il binning in breve:
Il binning è fondamentale per garantire una qualità costante dei LED. Raggruppa i chip LED in base alla potenza e al colore per garantire un'emissione luminosa stabile. Metodi come il binning della tensione, del flusso e del colore svolgono un ruolo centrale in questo processo. Il sistema di valenza standard CIE, che modella la percezione umana del colore, e la temperatura di colore, che descrive le caratteristiche cromatiche della luce, sono concetti importanti che vengono presi in considerazione.
Con ISOLED®, il binning preciso riduce la variazione delle deviazioni cromatiche, garantendo un'elevata qualità e la soddisfazione dei clienti.
Informazioni per i clienti
La conoscenza ISOLED® "Qualità della luce sostenibile e costante grazie al binning" descrive il processo di binning nella produzione dei chip LED. Per ISOLED®, il controllo del binning è una parte essenziale della garanzia di qualità.
• Definiamo specifiche rigorose per i produttori di CHIP nostri fornitori e controlliamo ogni ricevimento di merce per verificare se ci sono deviazioni al di fuori della tolleranza rispetto alle coordinate x e y da noi ordinate in base al diagramma CIE1931 (sistema di valenza standard).
• A condizione che vi sia una quantità e una disponibilità di magazzino corrispondente, ogni ordine presso ISOLED® viene gestito escludendo un ID di lotto. Ciò significa che riceverete tutte le copie della vostra fornitura con un binning di SDCM Step 1 (= SWE 1 differenza di colore appena misurabile).
• Per motivi tecnici di produzione, i lotti successivi sono soggetti a leggere deviazioni rispetto ai lotti precedenti, ma li metteremo in vendita solo se la loro deviazione non supera il SDCM Step 2-3 (= SWE 2-3 differenza di colore appena visibile).
Questa è la nostra promessa di qualità e garantisce una qualità luminosa stabile in tutti i lotti di produzione in termini di impressione cromatica, CRI (ra) e flusso luminoso.
Standard di qualità per le lampade a LED
La tecnologia LED è in continua evoluzione, spinta dalle esigenze dei clienti e dal potenziale non ancora sfruttato di questa tecnologia. Oltre ai classici criteri di qualità come l'affidabilità e l'economicità, il rapido sviluppo dei prodotti è messo a fuoco in particolare per aumentare il flusso luminoso, migliorare la resa cromatica e garantire una qualità della luce costante.
Gli obiettivi del binning:
- colori uniformi della luce
- qualità massima e costante di tutte le caratteristiche del prodotto per tutta la durata di vita
Binning
Il ruolo chiave nella produzione di LED
L'industria mira a produrre chip LED con proprietà fotometriche uniformi in diversi lotti di produzione. Il binning è il processo con cui i produttori di LED valutano e raggruppano questi chip per garantire che soddisfino gli elevati standard dei clienti.

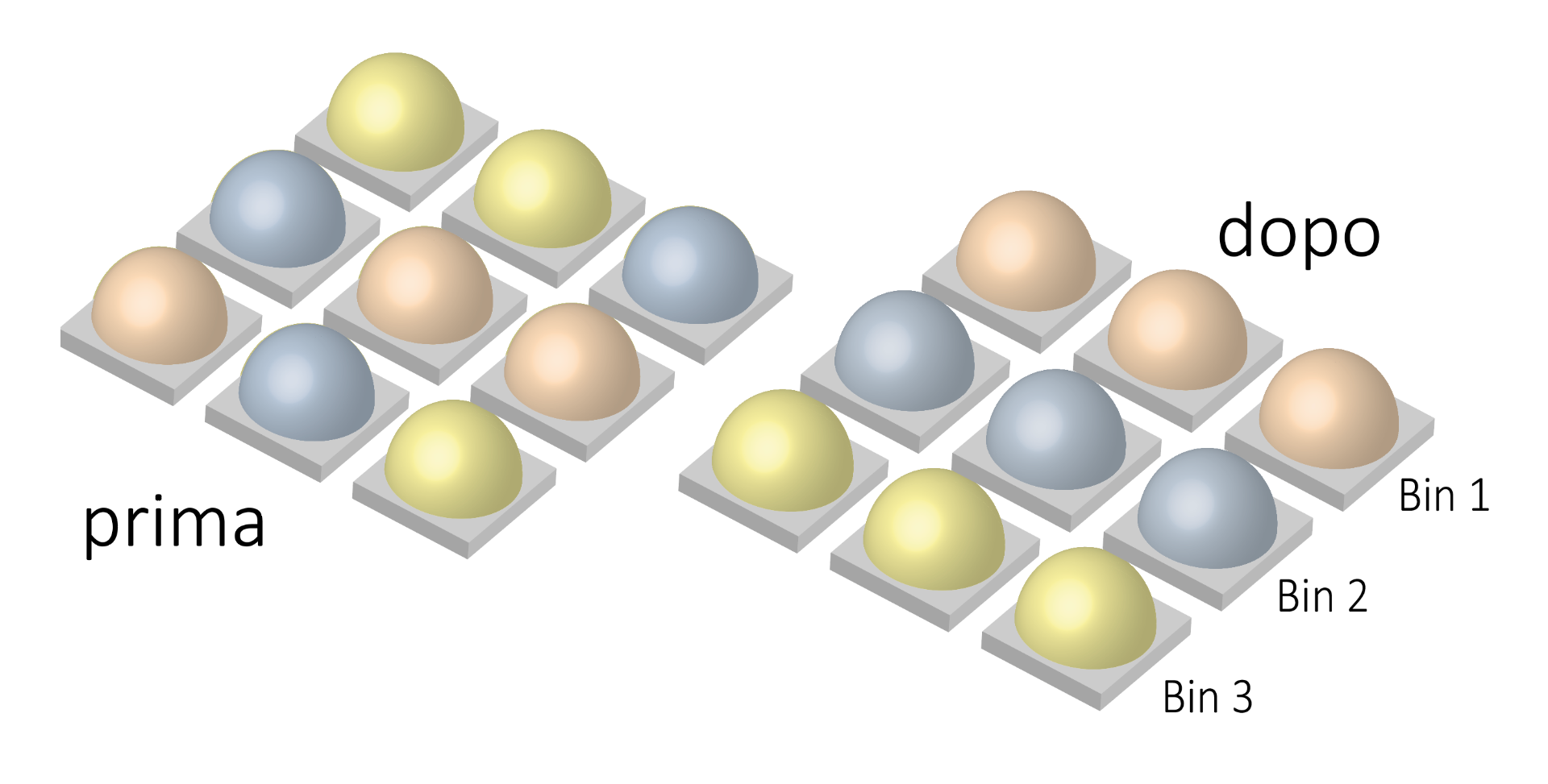

Come funziona il binning?
Ogni chip LED presenta leggere variazioni nel flusso luminoso, nel valore cromatico e nella tensione di alimentazione. Il processo di binning classifica questi chip in base alla loro qualità. In questo modo, possono essere installati in modo specifico nelle sorgenti luminose LED per garantire una qualità della luce e prestazioni costanti.
I vantaggi del binning per il cliente:
una qualità della luce stabile da un lotto di produzione all'altro un'impressione cromatica e un indice di resa cromatica in linea con le specifiche un basso derating (processo di invecchiamento) nel corso della vita utile metodi di misurazione e tecnologia dei sensori interni e certificati.
I chip LED di ogni lotto di produzione hanno deviazioni in termini di flusso luminoso, valore di colore e tensione diretta. Il binning è il processo con cui i produttori di LED valutano i singoli chip LED e li classificano in bins.
Sulla base di questo processo di selezione, i chip LED sono classificati in termini di qualità e possono essere installati in lampade e apparecchi a LED in modo mirato e secondo le esigenze. Questo assicura che i valori di prestazione fotometrica degli apparecchi a LED e delle lampade a LED siano raggiunti e mantenuti per la durata specificata.
La qualità della luce LED non dipende solo dalla tecnologia stessa, ma anche dalla precisa selezione e categorizzazione dei chip LED. Ciò si ottiene attraverso vari metodi di binning che garantiscono che le sorgenti luminose LED soddisfino le specifiche di luce desiderate.
Non tutto il bianco è uguale
Il nostro processo di binning ISOLED® classifica i chip LED in diverse fasi: la fase 1 mostra differenze di colore appena misurabili, mentre le fasi 2-3 tollerano deviazioni minori e appena visibili.
ANSI Cree Chart: i colori standard per ISOLED® includono bianco ultra caldo, bianco caldo (2700 K), bianco caldo (3000 K), bianco naturale (4000 K), bianco freddo (5500 K)
Il binning è una fase essenziale della produzione di LED che garantisce una qualità della luce sostenibile e costante. Grazie alla selezione e alla categorizzazione mirata dei chip LED, i produttori e i clienti possono beneficiare di sorgenti luminose LED migliori.
Metodi di binning:
Binning di tensione
I chip LED vengono misurati singolarmente e ordinati in base alla loro tensione in avanti (volt). Raggruppando i chip con valori di tensione simili, i produttori possono garantire prestazioni uniformi.
Binning di flusso
Per garantire un flusso luminoso uniforme, i chip LED vengono suddivisi in celle in base ai loro valori effettivi di lumen. In questo modo è possibile ottenere di luce uniforme tra i diversi lotti.
Binning a colori
La base per la suddivisione dei colori è il sistema di valori standard CIE. La Commissione internazionale per l'illuminazione (CIE - Commision internationale de l'éclairage) ha definito questo sistema di valori standard o sistema di colori standard per raccordare la causa fisica di uno stimolo cromatico e la percezione del colore da parte dell'uomo, per descriverlo in modo oggettivo e anche per registrarlo graficamente nel suo insieme.
Dopo aver inserito le coordinate dei colori nel sistema di valenza standard CIE (anche diagramma CIExy), i chip LED bianchi sono caratterizzati e classificati secondo il luogo di colore e la temperatura di colore, mentre i LED colorati sono classificati secondo il luogo di colore e la lunghezza d'onda dominante (lunghezza d'onda di picco)
dimensione di
macadam ellipse
Qualità dell'omogeneità del
colore
1 SWE
*Nessuna differenza
di colore percepibile
2- 3 SWE
*Differenza di colore
appena percettibile
> 4 SWE
*Differenza di
colore visibile
* differenza di colore visibile all'occhio umano, non o appena percettibile
Le ellissi di MacAdam sono dimensionate utilizzando la SDCM (deviazione standard della corrispondenza cromatica) in unità di valore soglia (SWE).
Il regolamento EU Ecodesign prescrive la coerenza del colore per i produttori e i distributori di illuminanti LED e lampade LED. Di conseguenza, la deviazione massima delle coordinate di cromaticità all'interno di un'ellisse MacAdam non deve superare sei livelli (6 SWE).
Il binning di tensione, il binning di flusso e il binning di colore consentono ai produttori di garantire una qualità della luce costante in diversi lotti di produzione. Questi metodi sono essenziali per la produzione di sorgenti luminose LED di alta qualità e contribuiscono alla soddisfazione dei clienti.
Sistema di valenza della norma CIE e temperatura di colore:
concetti chiave per la qualità della luce
Sistema di normavalenza CIE
Il sistema di valenza della norma CIE è uno standard per la descrizione oggettiva dei colori e della loro percezione da parte dell'occhio umano. Le ellissi di MacAdam sono utilizzate per definire la tolleranza e la precisione della resa cromatica. Più piccola è l'area all'interno dell'ellisse di MacAdam, minori sono le differenze di colore percepibili dall'occhio umano.
Temperatura del colore (Kelvin)
La temperatura di colore di una sorgente luminosa descrive l'impressione cromatica che crea ed è misurata in Kelvin. Si basa sullo spettro cromatico di un corpo nero, che emette colori diversi a temperature diverse. Una temperatura di colore bassa (ad esempio 2700 K) corrisponde a una luce calda con toni rossastri, mentre una temperatura di colore alta (ad esempio 5500 K) produce una luce fredda e bluastra.
Importanza per l'industria dei LED:
Il sistema di valenze standard CIE e la temperatura di colore svolgono un ruolo cruciale nella garanzia di qualità dei prodotti LED. Consentono ai produttori di realizzare prodotti con una qualità della luce costante, in grado di soddisfare le esigenze dei clienti.
Il sistema di valenze standard CIE serve come standard per la descrizione oggettiva dei colori, mentre la temperatura di colore quantifica l'impressione cromatica di una sorgente luminosa. Entrambi i concetti sono fondamentali per lo sviluppo di prodotti LED di alta qualità e per garantire una qualità della luce costante.
Colori caratteristici della luce secondo DIN 5035
Fonte luminosa
Bianco caldo
Bianco neutro
Bianco luce del giorno (anche bianco freddo)
Temperatura del colore in Kelvin
< 3.500 K
< 5.300 K
> 5.300 K
dimensione delle
macadam ellipse
Qualità dell'omogeneità <br>
del colore
1 SDCM(SWE)
*Nessuna differenza
di colore percepibile
2- 3 SDCM(SWE)
*Differenza di colore
appena percettibile
> 4 SDCM(SWE)
*Differenza di
colore visibile
* vom menschlichen Auge sichtbarer, nicht oder kaum wahrnehmbarer Farbunterschied
Le ellissi di MacAdam sono dimensionate in unità di soglia (SWE) utilizzando la SDCM (Standard Deviation of Colour Matching).
Il regolamento EU Ecodesign prescrive la coerenza del colore per i produttori e i distributori di illuminanti LED e lampade LED. Di conseguenza, la deviazione massima delle coordinate di cromaticità all'interno di un'ellisse MacAdam non deve superare sei livelli (6 SWE).
Domande frequenti su Binning e qualità del colore LED
Per ISOLED il "binning" indica la classificazione sistematica dei chip LED in base a potenza (lumen), colore e tensione diretta. Poiché ogni chip presenta piccole variazioni naturali, il binning permette di raggruppare chip simili in “bin”, così che i singoli LED o i corpi illuminanti prodotti dallo stesso bin siano praticamente identici per tonalità e prestazioni. Questo garantisce una qualità della luce stabile tra i lotti di produzione ed evita differenze cromatiche visibili.
Utilizziamo tre criteri principali:
- Voltage Binning: classificazione secondo la tensione diretta
- Flux Binning: classificazione secondo il flusso luminoso (valore in lumen)
- Colour Binning: classificazione in base alle coordinate cromatiche nel sistema CIE (CIExy o ellissi di MacAdam)
ISOLED attribuisce grande importanza a tolleranze cromatiche strette: le consegne vengono idealmente effettuate con SDCM Step 1 (SWE 1 – differenza praticamente impercettibile). In casi eccezionali, sono consentite deviazioni fino a SDCM Step 2–3 (SWE 2–3 – differenza a malapena visibile). Ogni ordine viene preferibilmente evaso dalla stessa ID di lotto per garantire la costanza del colore.
Questo slogan sottolinea che due corpi illuminanti LED, entrambi nominalmente, ad esempio, 4000 K, possono comunque mostrare differenze cromatiche visibili se non provengono dallo stesso bin. Attraverso un binning rigoroso, garantiamo che queste differenze rimangano minime e difficilmente percepibili dall’osservatore.
Un binning preciso riduce le variazioni iniziali tra i chip LED causate dai processi di invecchiamento. Poiché tutti i chip di un bin hanno caratteristiche simili, invecchiano in modo più uniforme. Ciò contribuisce a mantenere stabile la percezione del colore, il flusso luminoso e il CRI per tutta la durata del prodotto.
A condizione di sufficiente disponibilità di magazzino, ogni ordine cliente viene evaso esclusivamente da un’unica ID di lotto. Ciò significa che tutte le unità consegnate provengono da un bin (ad esempio, SDCM Step 1), evitando variazioni cromatiche all’interno della consegna.
In questi casi verifichiamo rigorosamente che le deviazioni nelle coordinate cromatiche non superino SDCM Step 2–3. Solo se questa tolleranza è rispettata, il lotto viene autorizzato alla vendita, garantendo una percezione omogenea tra i lotti.
Per il ricevimento merci e il controllo qualità, utilizziamo metodi di misurazione e sensori certificati, in particolare il diagramma CIE1931 per verificare le coordinate x e y (cromaticità). Le deviazioni al di fuori delle tolleranze comportano il rifiuto del lotto.
Colore della luce uniforme su tutte le serie e i lotti
Massima qualità costante di tutti i prodotti durante la loro vita utile
Alto indice di resa cromatica (CRI) e flusso luminoso definito in modo continuo
Fiducia del cliente tramite consegne e qualità cromatica costanti
Il Regolamento EU Ecodesign richiede che le deviazioni cromatiche rientrino in un’ellisse di MacAdam di massimo 6 SWE (SDCM 6). Le nostre specifiche di binning (SDCM 1 fino a un massimo di SDCM 3) sono ben al di sotto di questo limite, superando i requisiti minimi di legge.
Sì – a seconda della disponibilità e della fattibilità tecnica, possiamo considerare una specifica richiesta di binning (es. SDCM 1). Questo viene concordato nell’ordine e successivamente consegniamo i lotti corrispondenti.
